Tracciamenti di cantiere e machine control più rapidi con le stazioni totali robotiche

Un singolo operatore per rilievi e tracciamenti o per l'esecuzione di lavori di machine control

Hero Image

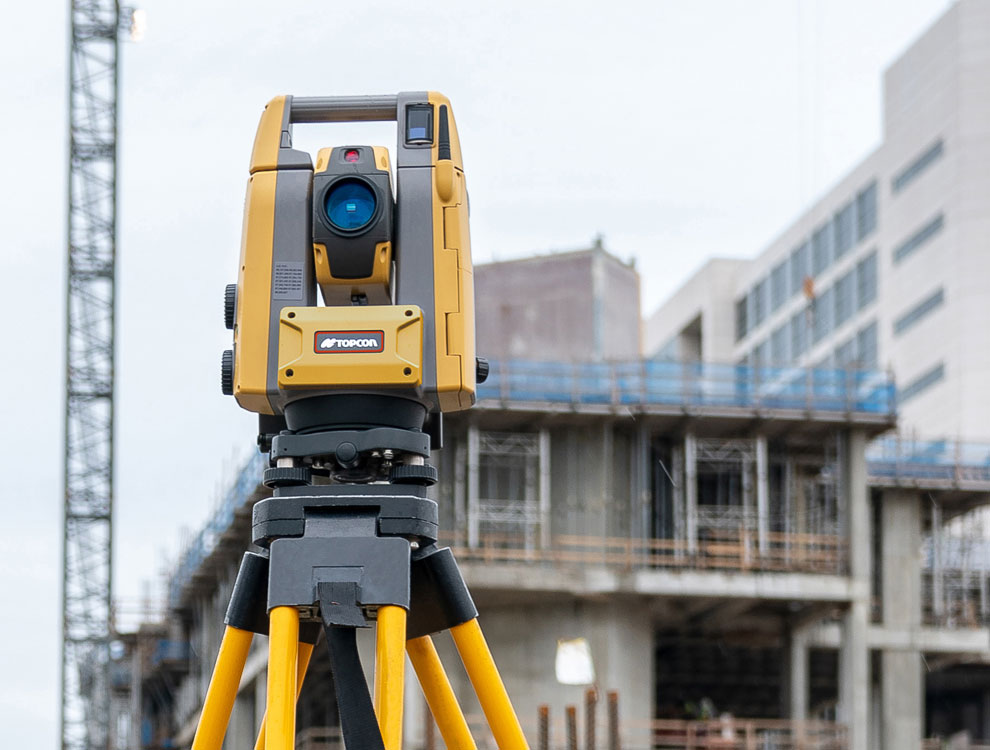

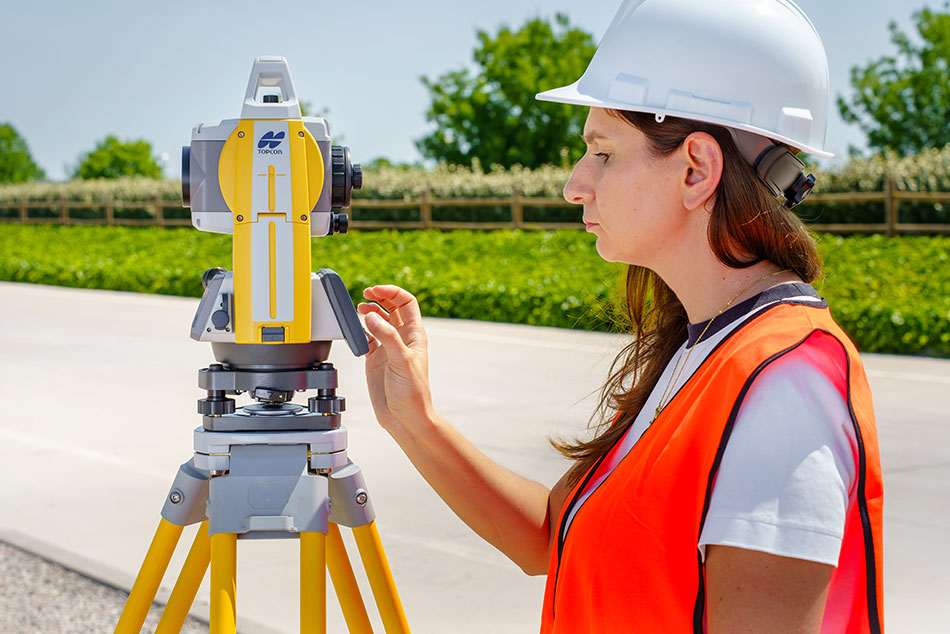

Perché usare una stazione totale robotica?

Le stazioni totali robotiche aiutano a misurare angoli e distanze per un'ampia varietà di progetti edilizi, cartografici, di ingegneria civile e rilevamento del territorio. Oltre a misurare, questi strumenti versatili possono interagire con le piattaforme di machine control per eseguire lavori 3D di precisione, anche quando i segnali satellitari non sono disponibili.

Perché usare una stazione totale robotica?

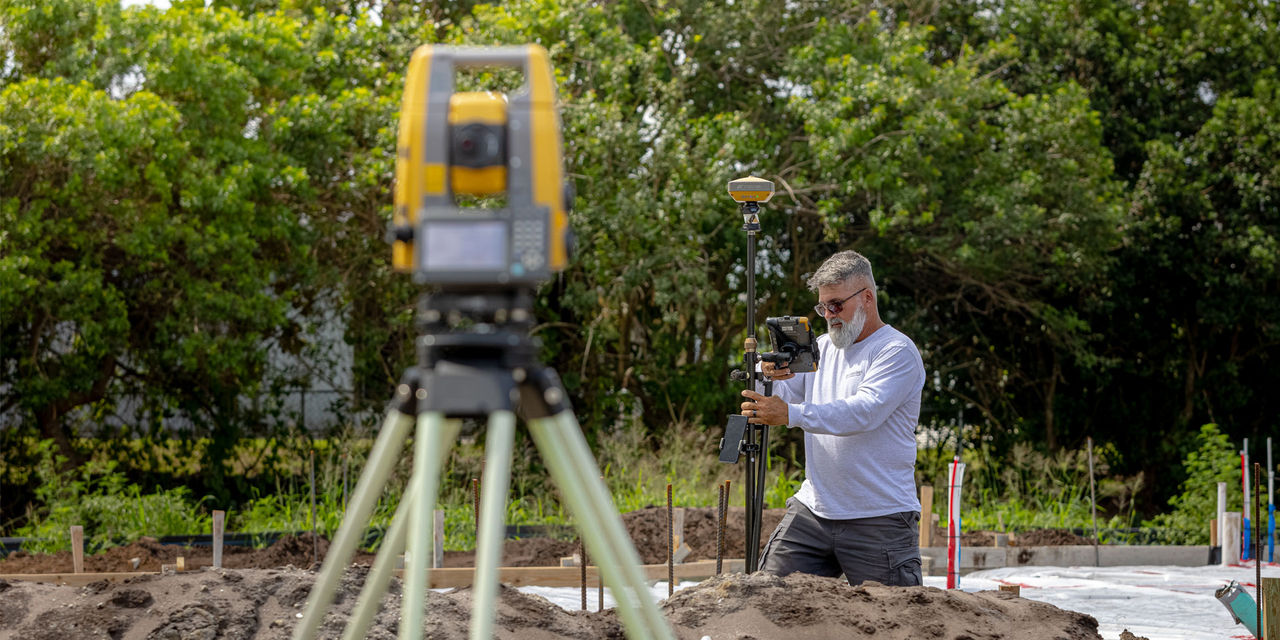

Utilizzi in topografia

Le stazioni totali robotiche vengono spesso utilizzate da singoli topografi per la realizzazione di mappe tridimensionali di aree di progetto, calcoli dei volumi, verifica delle condizioni as-built e dei confini di proprietà, o per il controllo del livellamento.

Utilizzi in topografia

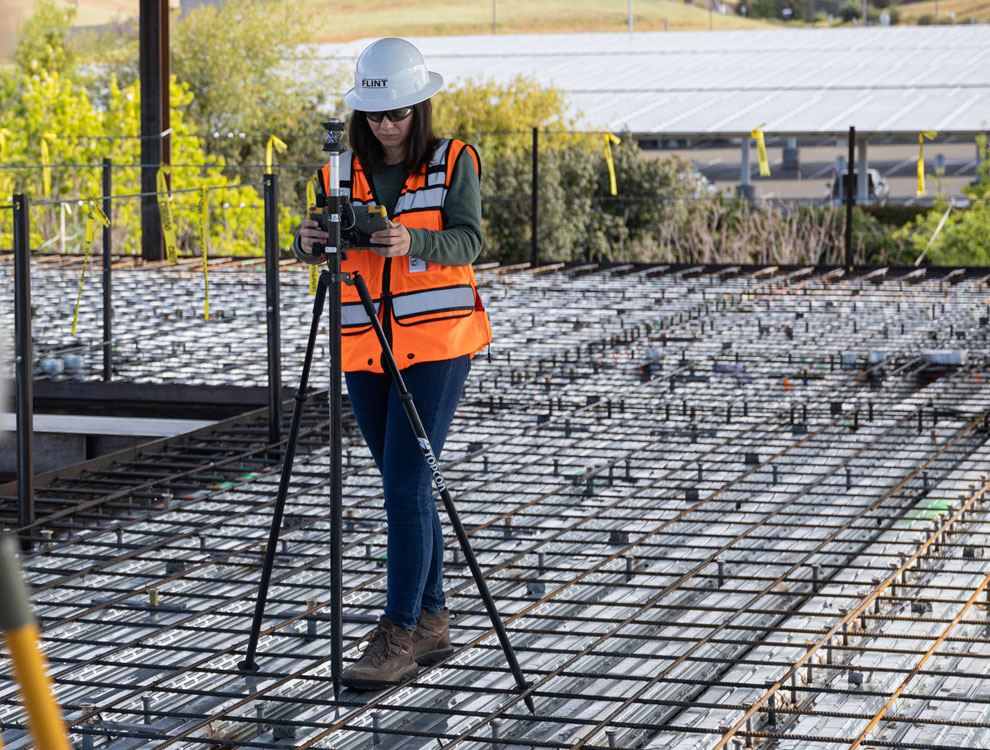

Tracciamenti e rilievi di cantiere

Le stazioni totali robotiche possono essere usate per picchettamenti di cantiere per tracciare punti su impalcati di ponti in cemento armato, verificare quote, calcolare le dimensioni delle strutture e garantire che le apparecchiature e gli impianti siano installati nelle posizioni corrette.

Tracciamenti e rilievi di cantiere

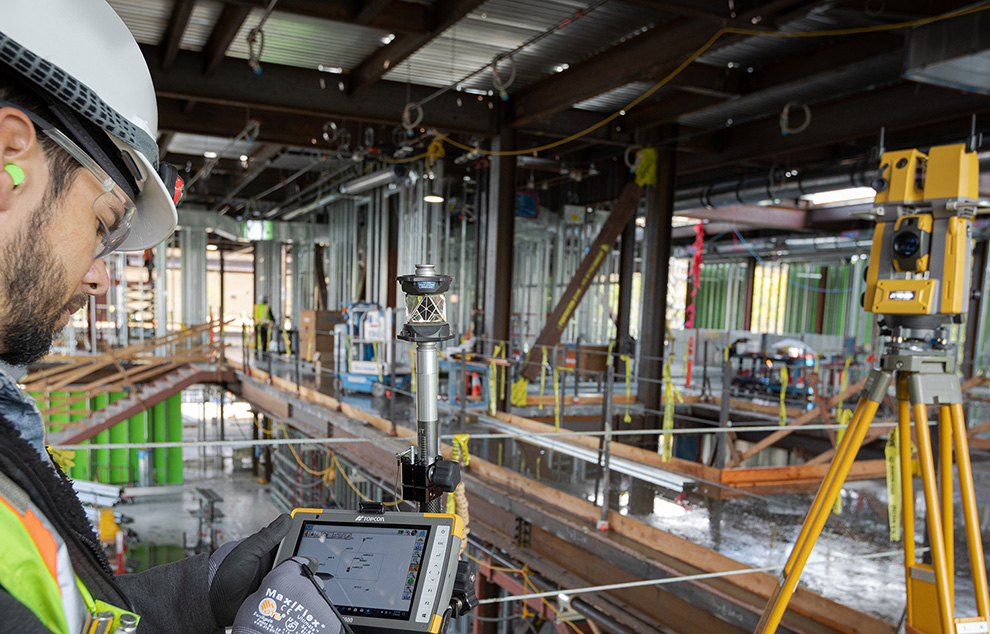

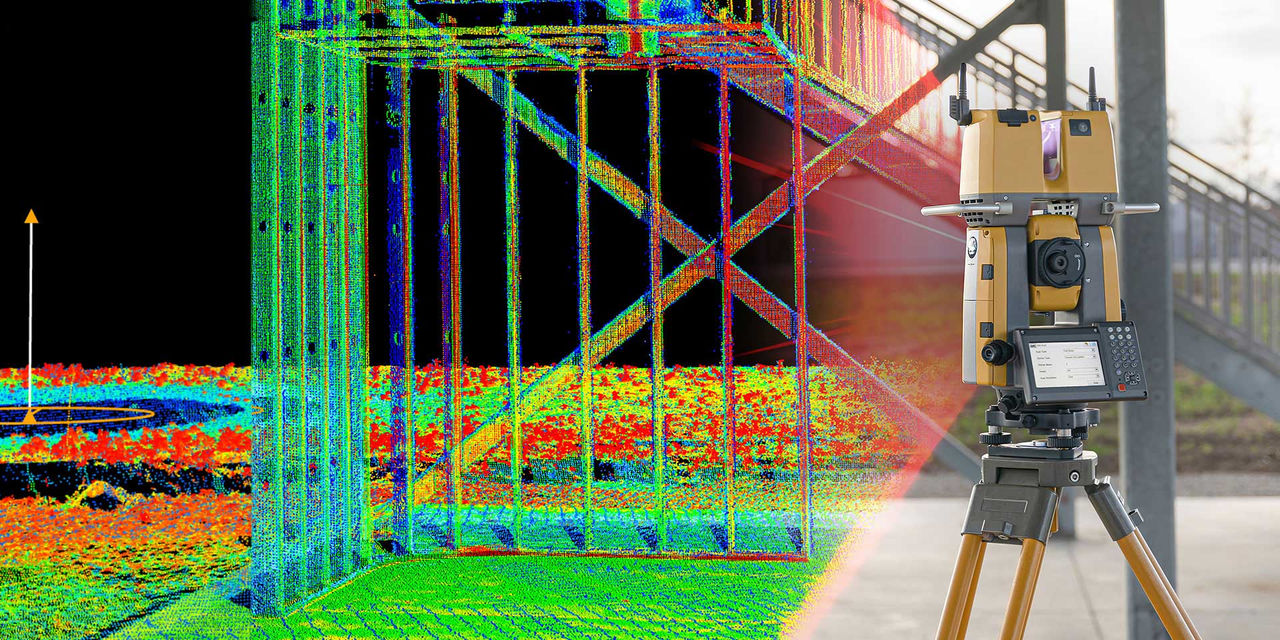

Verifica delle costruzioni

Gli strumenti della Serie GTL  includono anche uno scanner integrato che può aiutare i team VDC a generare nuvole di punti per verificare la qualità della costruzione rispetto alle dimensioni del modello BIM.

Verifica delle costruzioni

Utilizzi in ingegneria civile

I progetti di ingegneria civile spesso utilizzano stazioni totali robotiche per misurare angoli e dimensioni di ponti, edifici, strade, linee ferroviarie, bacini idrici e infrastrutture critiche. Gli strumenti della Serie MS possono anche essere usati per applicazioni di monitoraggio dello stato di salute strutturale, degli spostamenti e delle deformazioni.

Utilizzi in ingegneria civile

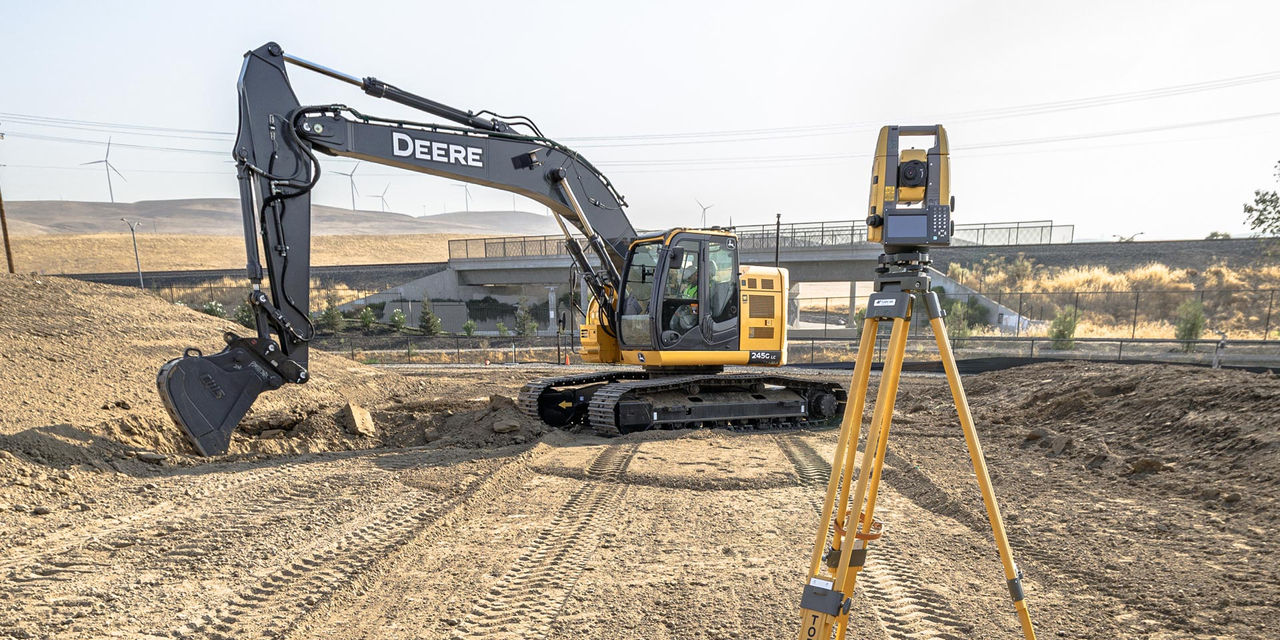

Utilizzi nel machine control

Il machine control con stazione totale o  LPS (Local Positioning Systems) può essere realizzato tramite prismi a 360 gradi montati sulle macchine operatrici quando sono fondamentali informazioni precise sulla posizione planimetrica e altimetrica e ove non siamo disponibili o consigliabili, metodi di posizionamento satellitare. L'utilizzo di LPS è molto diffuso in casi di fitta copertura arborea, gallerie o altre condizioni in cui il cielo risulta ostruito.

Utilizzi nel machine control

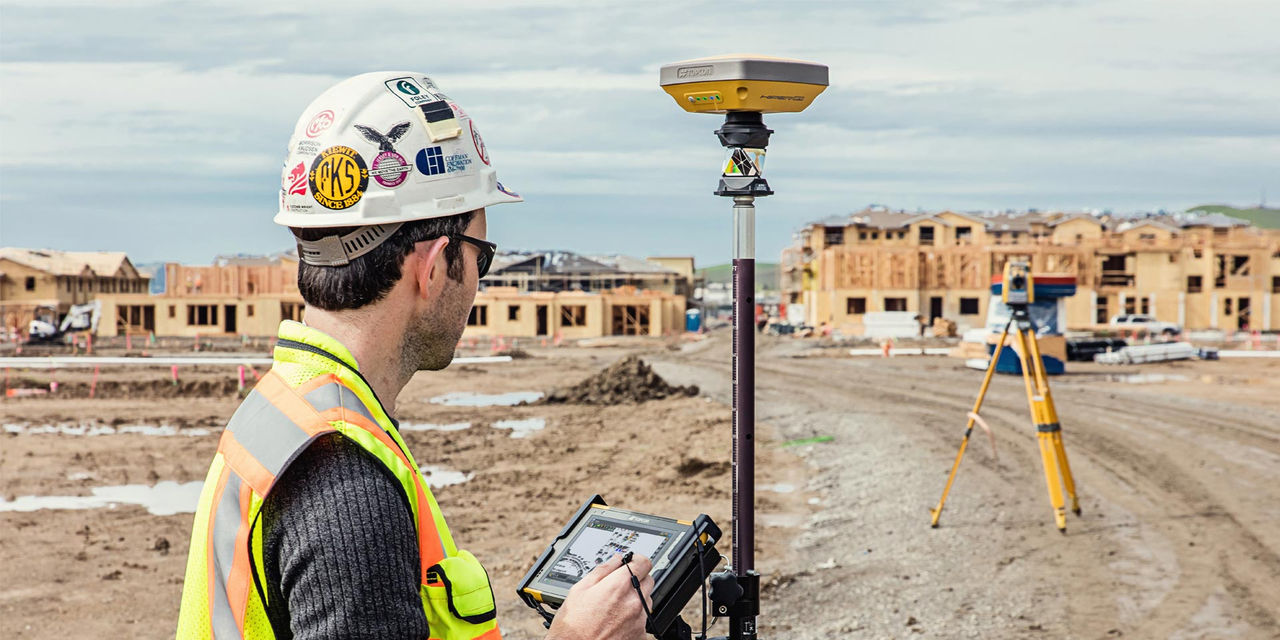

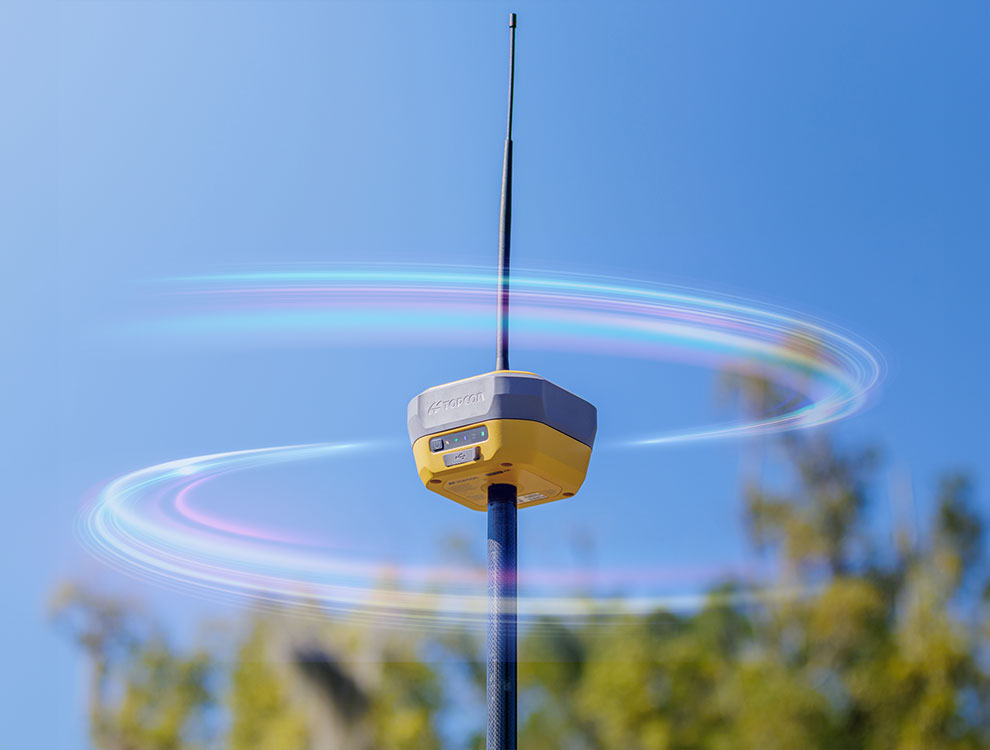

Rimanete connessi tramite la linea di mira e il GNSS/GPS

La tecnologia Hybrid Positioning™ combina il posizionamento GNSS (noto anche come GPS) con le misurazioni ottiche robotiche su un'asta portaprisma. Per portare a termine i progetti in modo rapido e accurato è possibile passare facilmente dalla modalità di misurazione ottica a quella satellitare e viceversa, quando si perde la linea di mira o la ricezione dei satelliti, o quando si verificano altri problemi in cantiere.

Rimanete connessi tramite la linea di mira e il GNSS/GPS

Qual è la stazione totale robotica più adatta per il vostro lavoro?

Le stazioni totali Topcon Serie GT, LN, GTL e MS sono dotate di potenti dispositivi elettronici per la misurazione della distanza (EDM), batterie di lunga durata, avanzata tecnologia di inseguimento del prisma, modalità di comunicazione Bluetooth e Wi-Fi, e un ampio spazio di archiviazione dati. Sono anche progettate per un uso intensivo e per resistere alle intemperie.

La scelta dell'attrezzatura appropriata per una specifica applicazione comporta considerazioni quali la portata del distanziometro, la precisione angolare e sulla distanza, le capacità di Hybrid Positioning e altri fattori. La seguente tabella illustra le principali specifiche tecniche della gamma di stazioni totali robotiche di Topcon.

GT-1200/600

Utilizzi ideali

Rilievi di cantiere e del territorio, tracciamento, verifica del livellamento, picchettamento, machine control

Precisione angolare

GT-1200: 1", 2", 3"
GT-600: 2", 3”, 5"

Portata - prisma

GT-1200: 5.000 m
GT-600: 4.500 m

Portata - senza prisma (reflectorless)

GT-1200: 1.000 m
GT-600: 800 m

Hybrid Positioning

Stazionamento autolivellante con un solo tasto

---

Compatibilità con RC-5A

Grado di protezione da acqua e polvere

IP65

Piombo laser

Opzionale

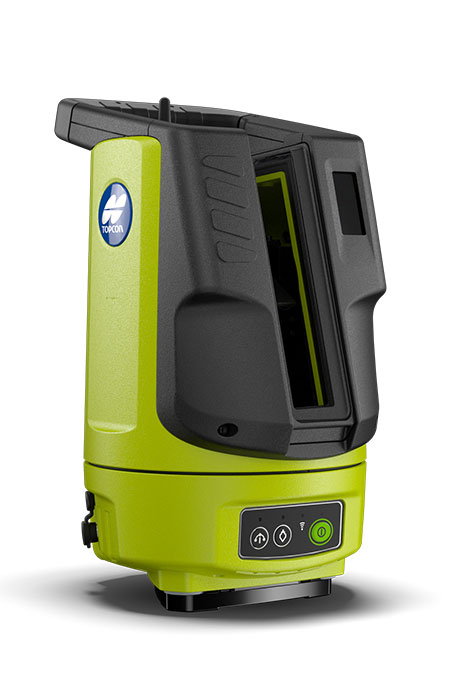

GTL-1200

Utilizzi ideali

Verifica delle costruzioni, scansione, rilievi di cantiere e del territorio, tracciamento, picchettamento

Precisione angolare

2", 3"


Portata - prisma

6.000 m


Portata - senza prisma (reflectorless)

1.000 m


Hybrid Positioning

Stazionamento autolivellante con un solo tasto

---

Compatibilità con RC-5A

---

Grado di protezione da acqua e polvere

IP65

Piombo laser

Opzionale

MS AXII

Utilizzi ideali

Monitoraggio, rilievi di cantiere e del territorio di altissima precisione, picchettamento, tracciamento

Precisione angolare

0,5", 1"


Portata - prisma

3.500 m


Portata - senza prisma (reflectorless)

100-400 m
Foglio riflettente: 200 m

Hybrid Positioning

---

Stazionamento autolivellante con un solo tasto

---

Compatibilità con RC-5A

Grado di protezione da acqua e polvere

IP65

Piombo laser

Opzionale

PS-200

Utilizzi ideali

Machine control


Precisione angolare

1", 3"

Portata - prisma

6.000 m

Portata - senza prisma (reflectorless)

1.000 m

Hybrid Positioning

---

Stazionamento autolivellante con un solo tasto

---

Compatibilità con RC-5A

Grado di protezione da acqua e polvere

IP65

Piombo laser

Opzionale

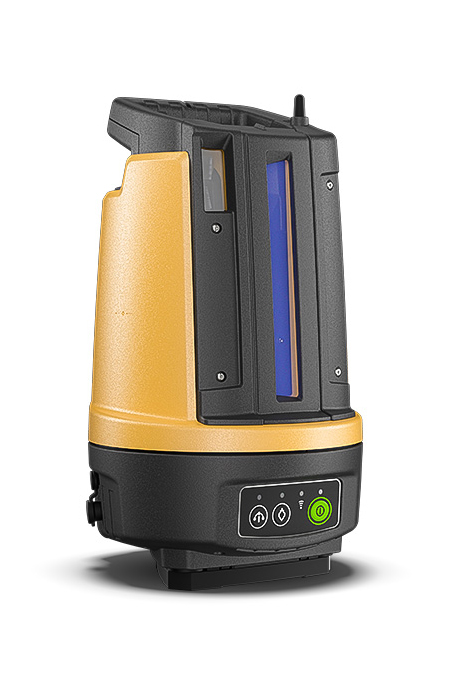

LN-150

Utilizzi ideali

Tracciamento, controllo del livellamento e machine control, intuitivi e facili da configurare

Precisione angolare

5"

Portata - prisma

130 m

Portata - senza prisma (reflectorless)

---

Hybrid Positioning

Stazionamento autolivellante con un solo tasto

Compatibilità con RC-5A

---

Grado di protezione da acqua e polvere

IP65

Piombo laser

Standard

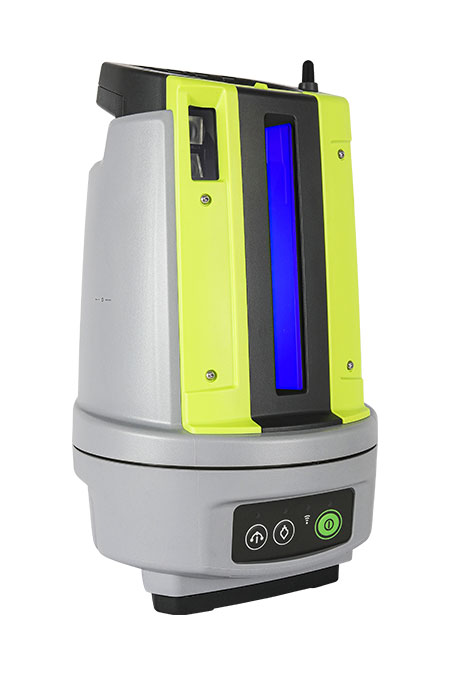

LN-50

Utilizzi ideali

Tracciamento facile da configurare e conveniente per le imprese edili

Precisione angolare

5"

Portata - prisma

50 m

Portata - senza prisma (reflectorless)

---

Hybrid Positioning

Stazionamento autolivellante con un solo tasto

Compatibilità con RC-5A

---

Grado di protezione da acqua e polvere

IP65

Piombo laser

Standard

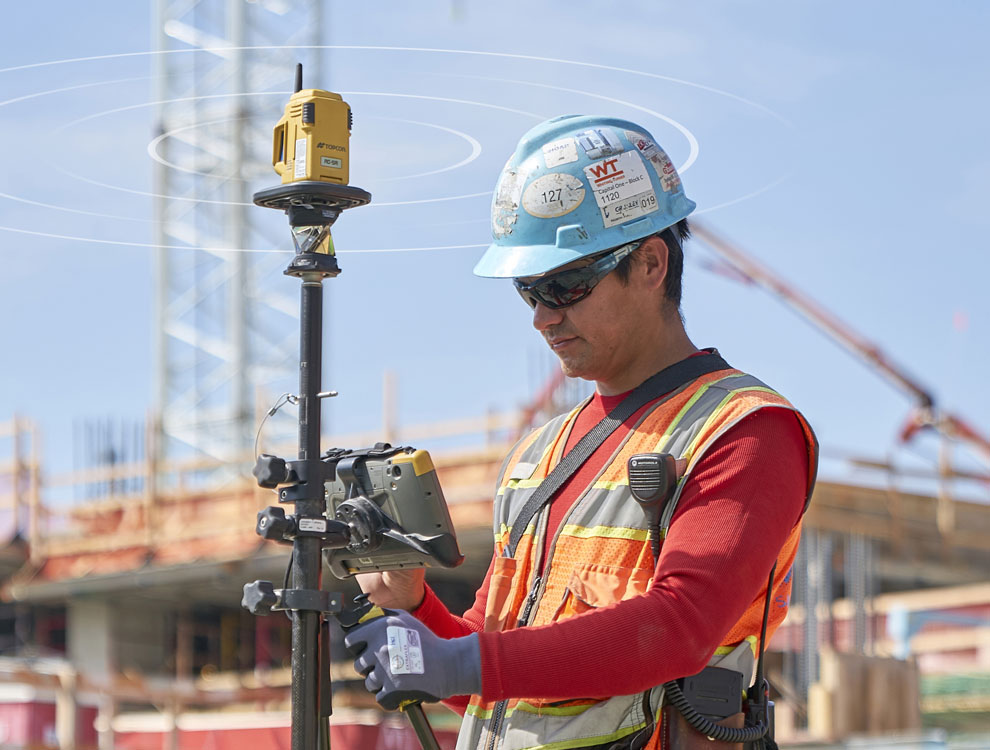

Agganciate il prisma in modo facile e veloce

Se avete già lavorato in un cantiere molto affollato, sapete che a volte le ostruzioni possono interrompere il collegamento tra la vostra stazione totale e il prisma sull'asta. Il processo di riacquisizione dell'aggancio può causare ritardi e tempi di inattività.

L'accessorio RC-5A offre il modo più semplice e veloce per riagganciare il prisma quando la linea di mira è stata interrotta. È sufficiente toccare una volta il software da campo e la stazione totale robotica rileverà il raggio laser a ventaglio emesso dall'RC-5A, riagganciandosi in pochi secondi.

  • Acquisizione del prisma a 300 metri con un singolo tocco
  • Estensione a 600 metri della comunicazione tra gli strumenti tramite Longlink™
  • Grado di protezione IP-55
  • 40 ore di durata della batteria
Agganciate il prisma in modo facile e veloce

"Sai sempre che ti troverai ad affrontare ogni genere di problemi sul campo, ma la nostra attrezzatura Topcon, sia software che hardware, non è uno di questi".

- Garrett Spease, topografo, Affinis Corp Civil Engineering
