Faça a locação de canteiros de obras e controle máquinas com mais rapidez usando as estações totais robóticas

Atue com um só profissional para levantamento e locação ou execute trabalhos com controle de máquinas

Hero Image

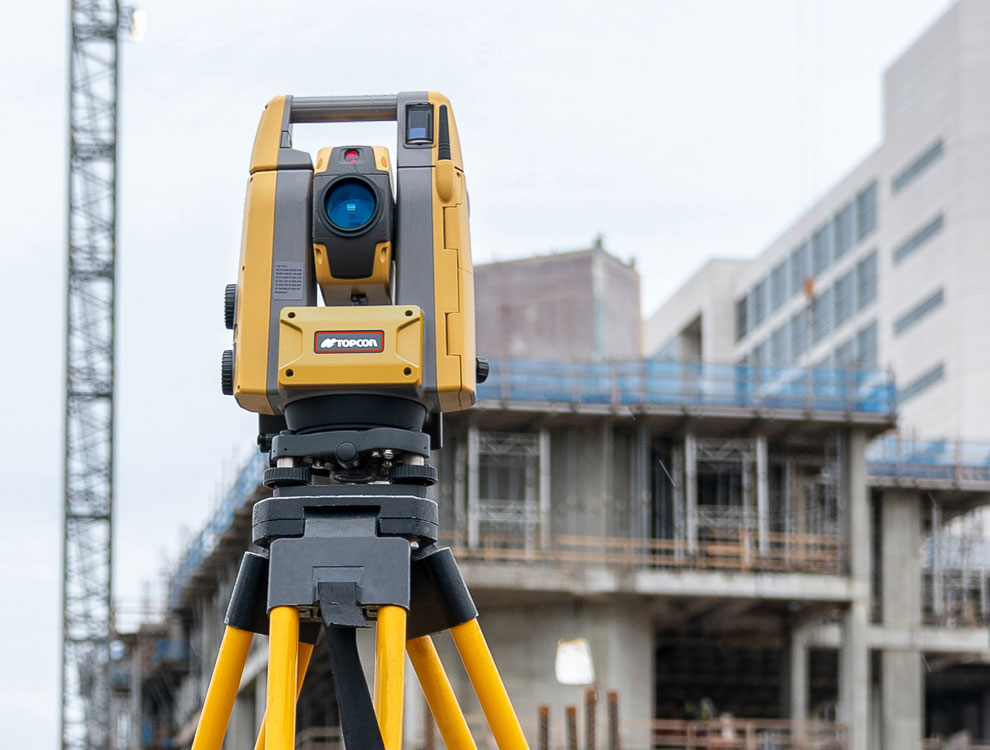

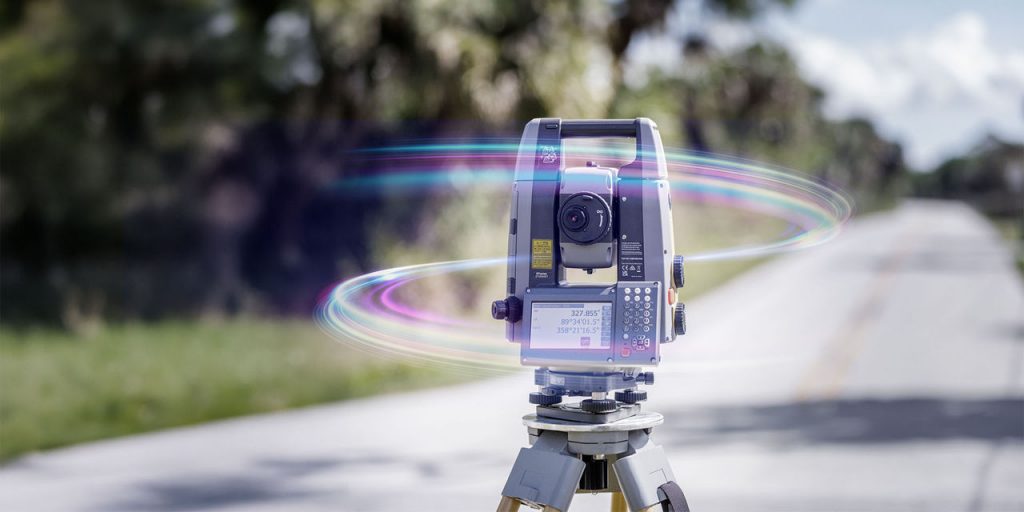

Por que usar uma estação total robótica?

As estações totais robóticas ajudam a medir distâncias e ângulos para uma variedade de projetos, como construção, mapeamento, engenharia e levantamento de terrenos. Além de medir, esses instrumentos versáteis também podem interagir com sistemas de controle de máquinas para proporcionar operação 3D precisa, mesmo quando os sinais de satélite não são uma opção.

Por que usar uma estação total robótica?

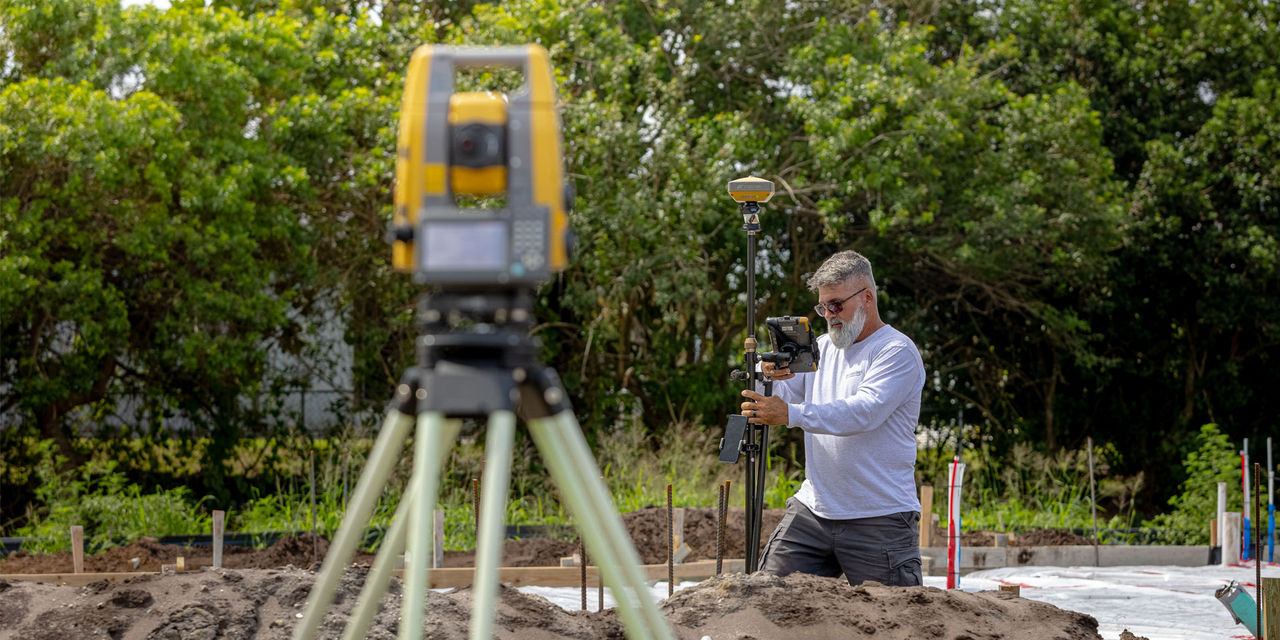

Usos em topografia

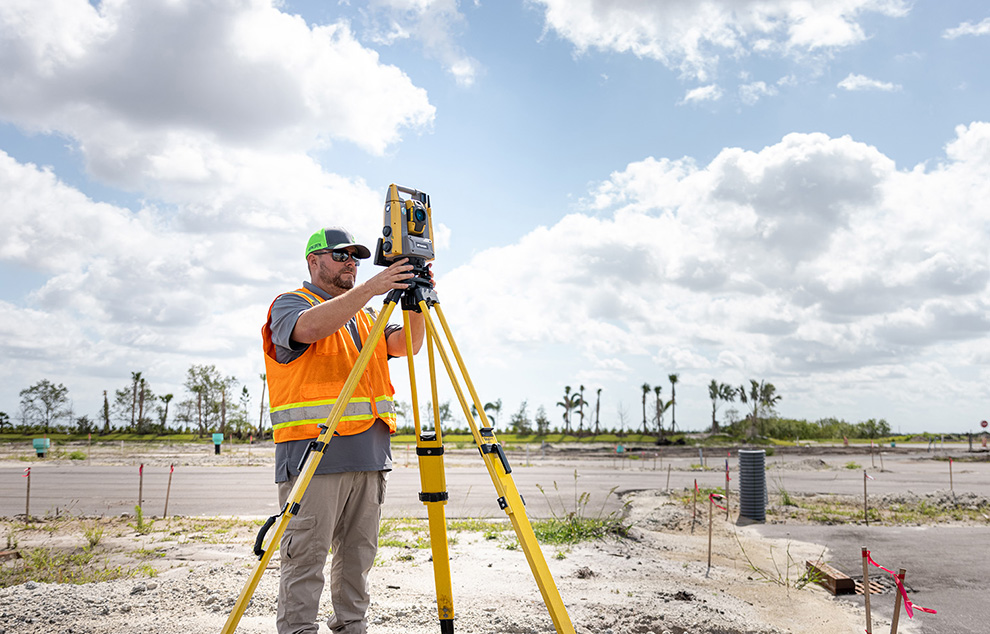

As estações totais robóticas frequentemente são usadas por “equipes de topografia de uma só pessoa” para criar mapas tridimensionais de áreas de projeto, levantamentos e cálculos de volume; para verificar condições as-built ou limites de propriedades; e para verificar o nivelamento.

Usos em topografia

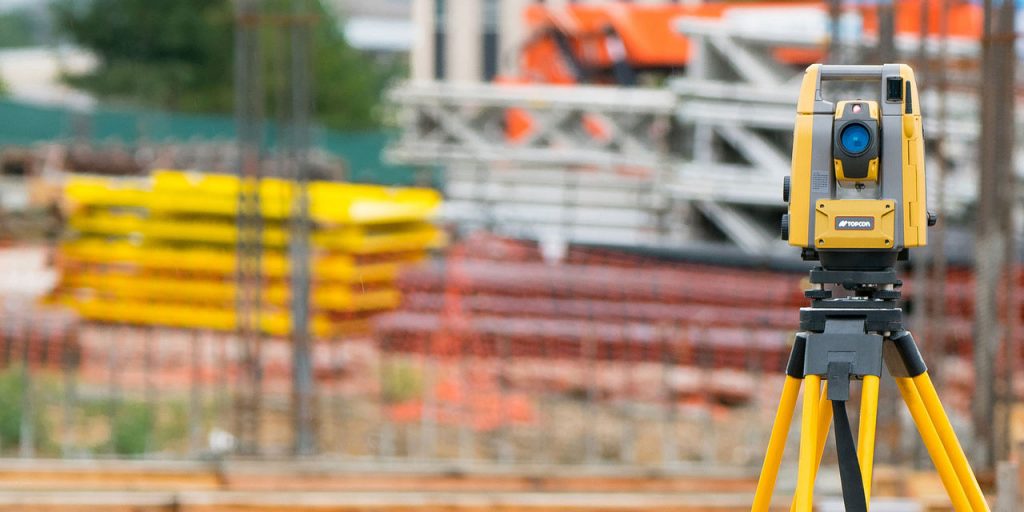

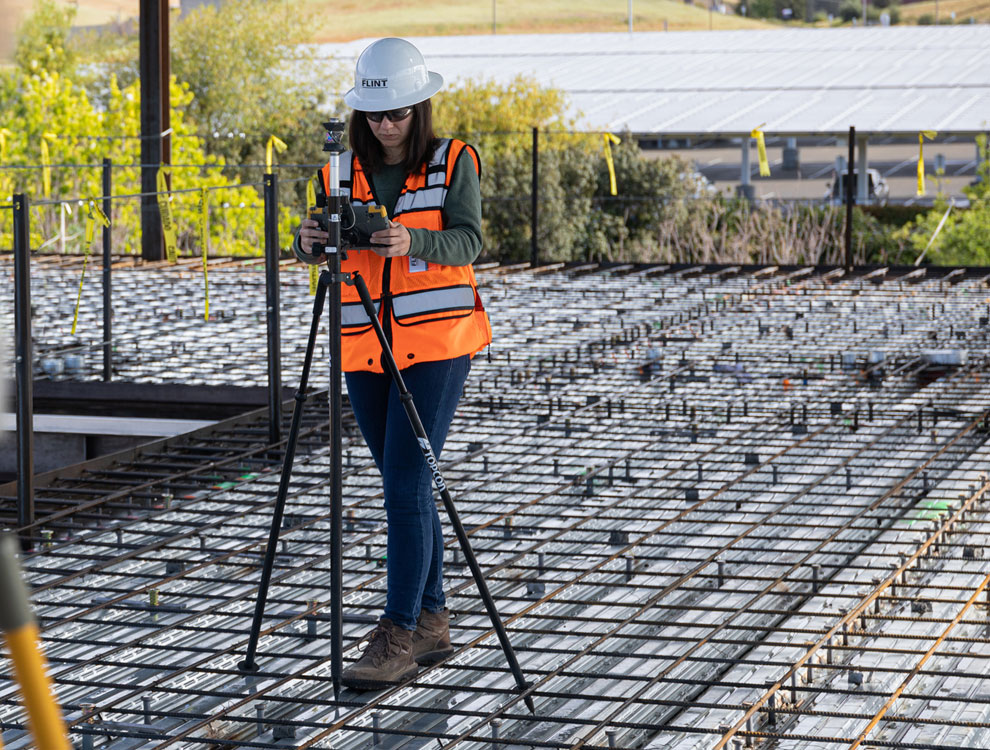

Medição e locação para empreiteiras

As estações totais robóticas podem ser usadas para delimitar posições em canteiros de obras, fazer locação de pontos em plataformas de concreto, verificar elevações, calcular dimensões de edificações e assegurar que os equipamentos e aparelhos estejam instalados nos locais corretos.

Medição e locação para empreiteiras

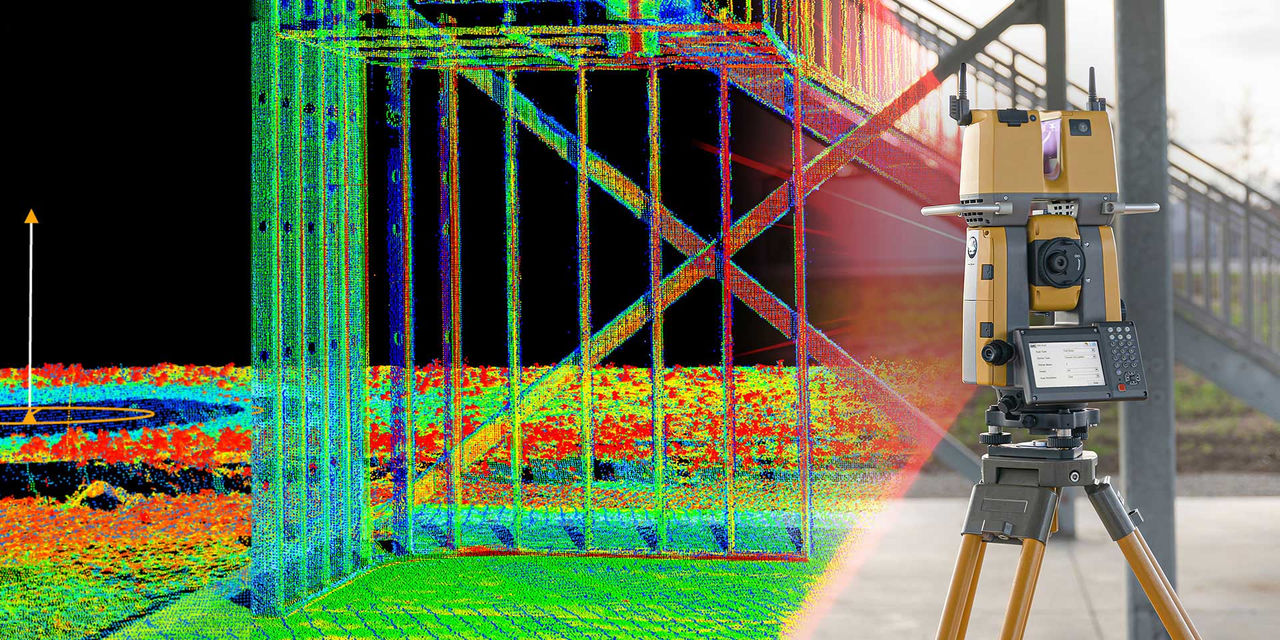

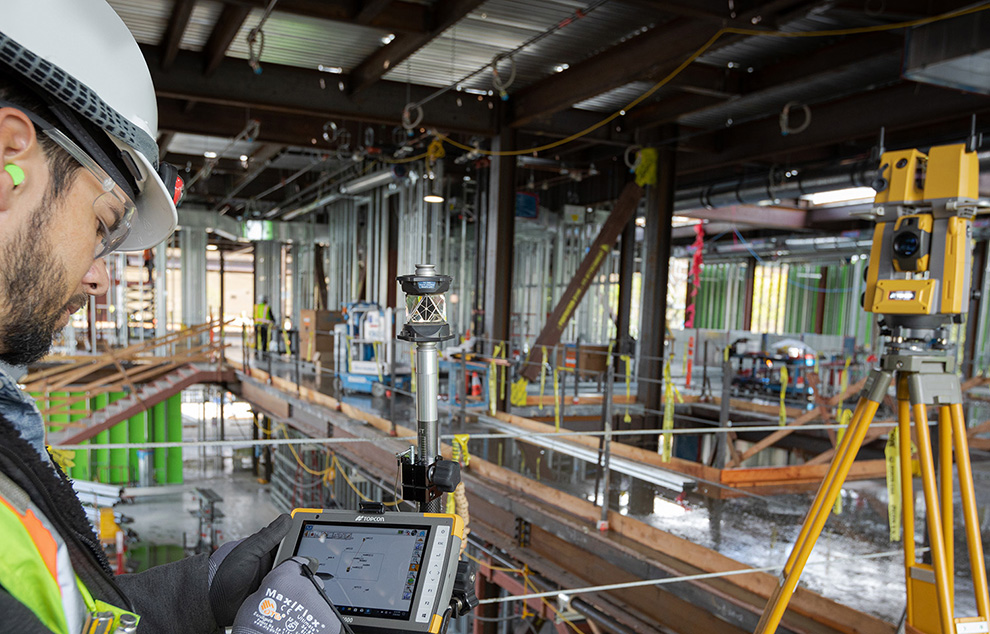

Verificação de construção

Os instrumentos da série GTL também incluem um scanner integrado que pode ajudar as equipes de fiscalização a gerar nuvens de pontos para verificar a qualidade da construção em comparação com dimensões do modelo BIM.

Verificação de construção

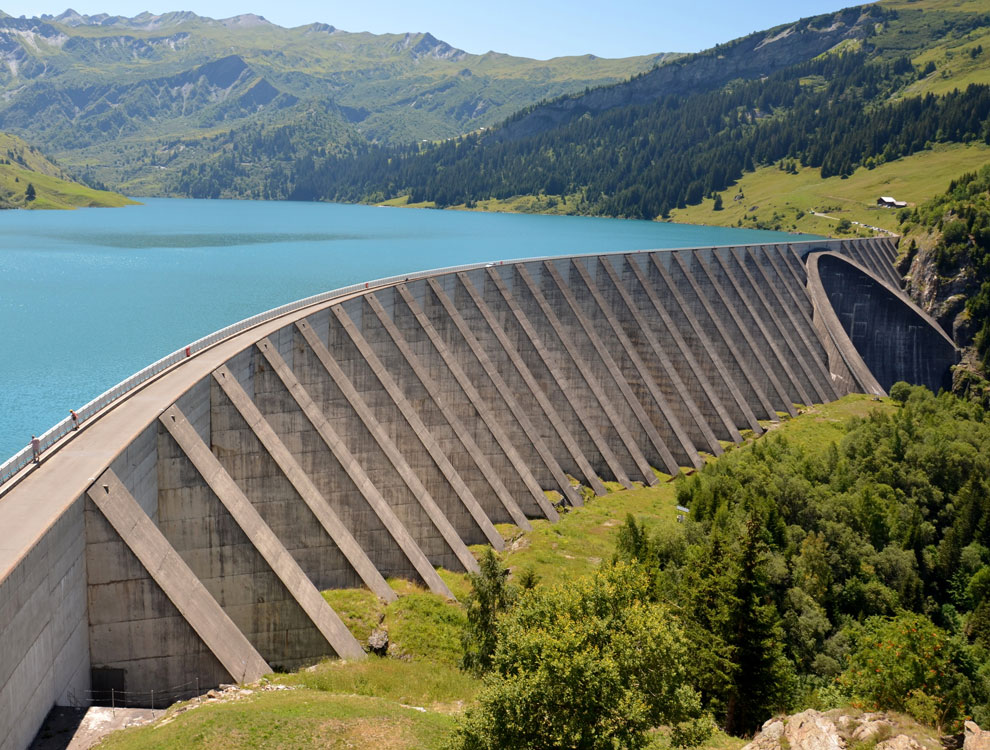

Usos na engenharia civil

Projetos de engenharia civil geralmente usam estações totais robóticas para medir ângulos e comprimentos de pontes, edifícios, estradas, ferrovias, corpos hídricos e infraestrutura crítica. Os instrumentos da série MS também podem ser usados para monitorar integridade estrutural, deslocamento e deformação.

Usos na engenharia civil

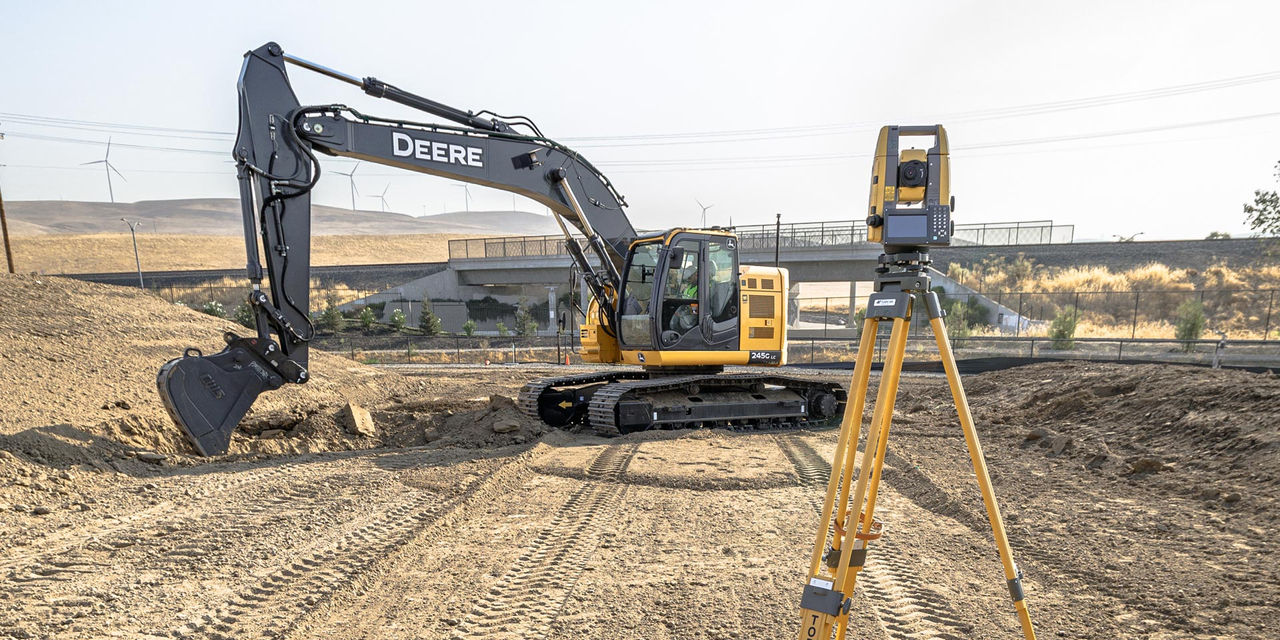

Usos em controle de máquinas

O controle de máquinas por estação total ou LPS (sistema de posicionamento local) podem ser usados com prismas de 360 graus montados em equipamentos de construção pesados quando for crucial ter informações precisas de localização e altura, e os métodos de posicionamento via satélite não forem ideais. O uso do LPS é popular em cenários como cobertura espessa de árvores, túneis ou outras condições de canteiro de obras nas quais o céu fica obstruído.

Usos em controle de máquinas

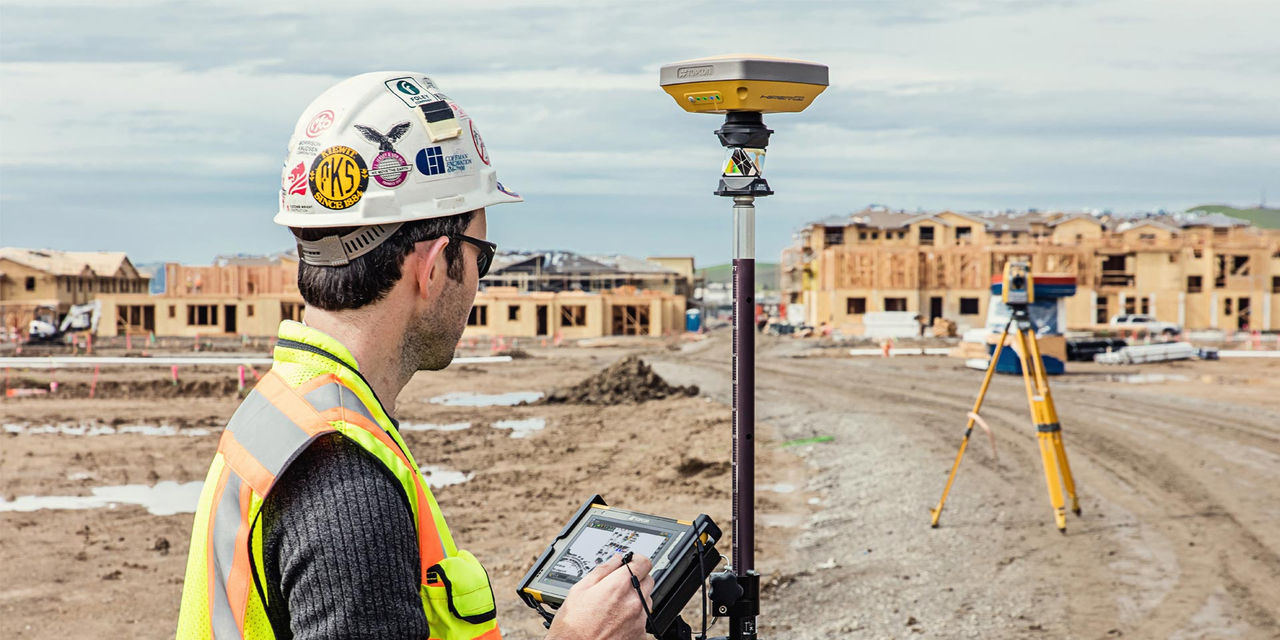

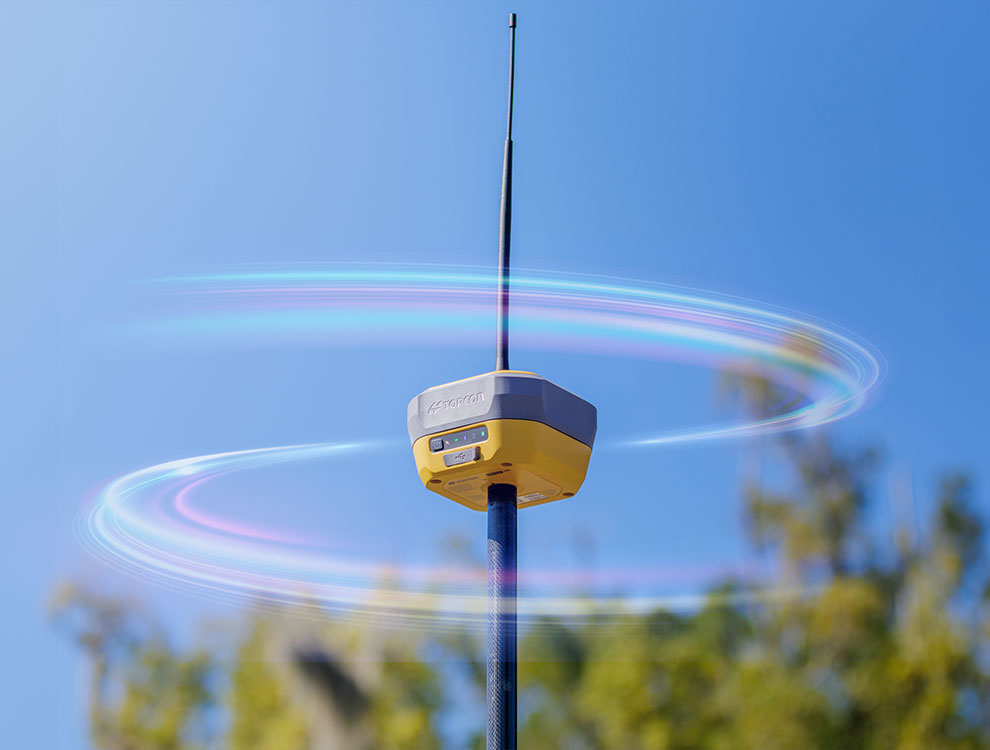

Fique conectado via linha de visão e GNSS/GPS

A tecnologia Hybrid Positioning™ combina posicionamento por GNSS (às vezes chamado GPS) e medições robóticas ópticas em um bastão topográfico. Finalize projetos com rapidez e precisão ao alternar facilmente entre modos de medição por prisma e satélite, quando perder a linha de visão ou a recepção dos satélites, ou se encontrar outros desafios no canteiro de obras.

Fique conectado via linha de visão e GNSS/GPS

Qual estação total robótica é a ideal para o seu trabalho?

As estações totais das séries GT, LN, GTL e MS da Topcon possuem dispositivos eletrônicos de medição de distância (EDMs) de alta potência, com vida de bateria longa, rastreamento avançado do prisma, modos de comunicação Bluetooth e Wi-Fi e ampla memória. Elas também são projetadas para uso robusto e resistência a água.

A escolha do equipamento correto para a sua aplicação envolve considerações como alcance, requisitos de precisão, recursos de posicionamento híbrido e outros fatores. O quadro a seguir descreve as principais diferenças de especificação da linha de estações totais robóticas da Topcon.

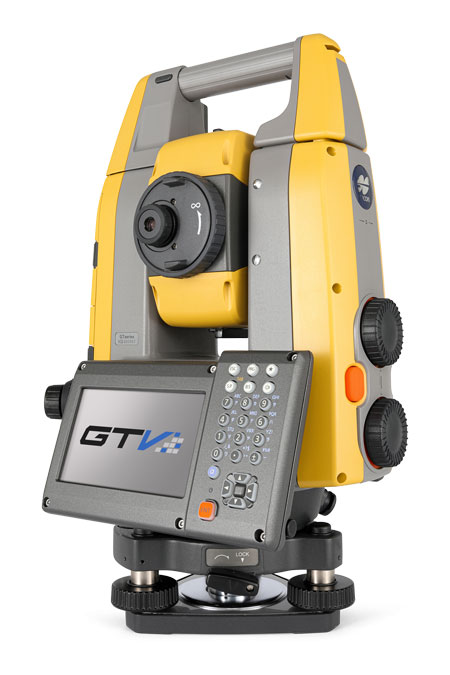

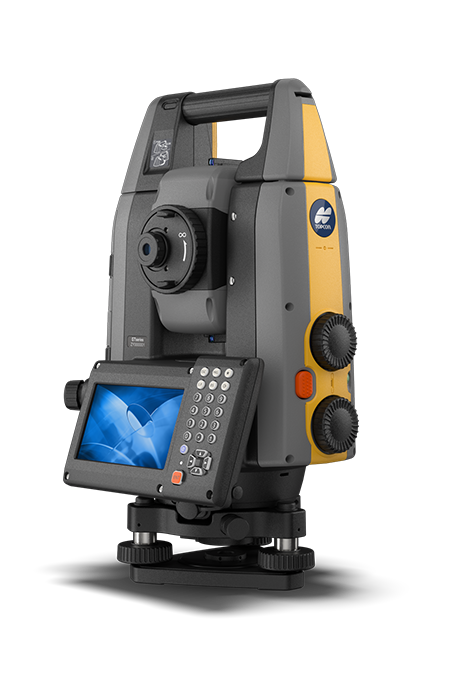

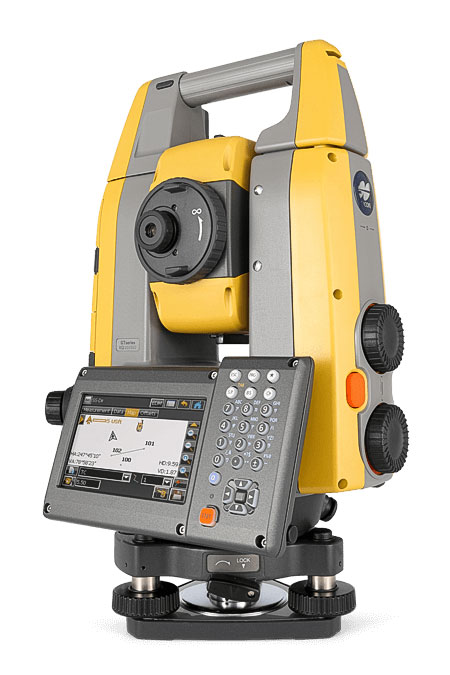

GT-1200/600

Usos ideais

Levantamento de canteiros de obras e campo, verificação de nivelamento, estaqueamento, controle de máquina

Precisão angular

GT-1200: 1”, 2”, 3”
GT-600: 2”, 3”, 5”

Distância – prisma

GT-1200: 5000 m
GT-600: 4500 m

Distância – sem prisma (sem refletor)

GT-1200: 1000nbsp;m
GT-600: 800 m

Posicionamento híbrido

Sim

Configuração de botão único com nivelamento automático

---

Compatibilidade com RC-5A

Sim

Classificação de proteção contra água e poeira

IP65

Prumo a laser

Opcional

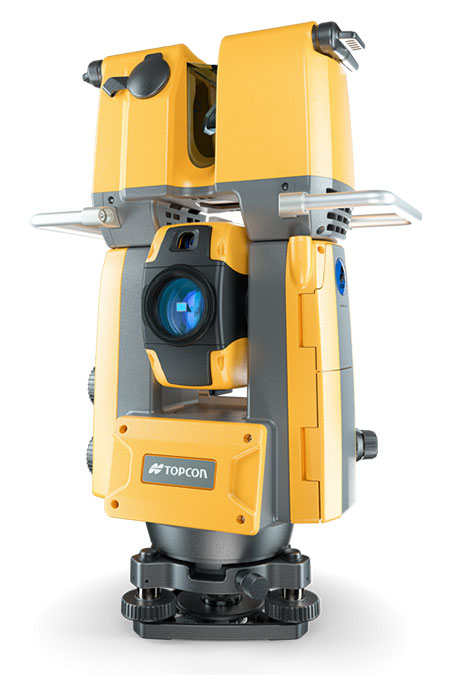

GTL-1200

Usos ideais

Verificação de construção, escaneamento, levantamento de canteiro de obras e campo, locação, estaqueamento

Precisão angular

2”, 3”


Distância – prisma

6000 m


Distância – sem prisma (sem refletor)

1000 m


Posicionamento híbrido

Sim

Configuração de botão único com nivelamento automático

---

Compatibilidade com RC-5A

---

Classificação de proteção contra água e poeira

IP65

Prumo a laser

Opcional

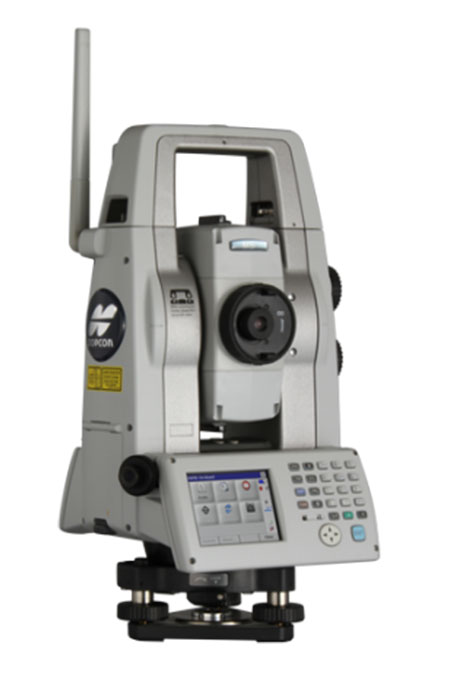

MS AXII

Usos ideais

Monitoramento, maior precisão para levantamento de canteiro de obras e campo, estaqueamento e locação

Precisão angular

0.5”, 1”


Distância – prisma

3500 m


Distância – sem prisma (sem refletor)

100-400 m
Folha reflexiva: 200 m

Posicionamento híbrido

---

Configuração de botão único com nivelamento automático

---

Compatibilidade com RC-5A

Sim

Classificação de proteção contra água e poeira

IP65

Prumo a laser

Opcional

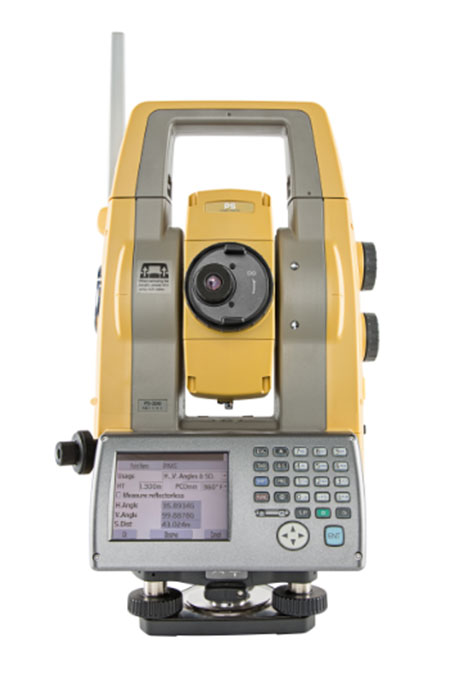

PS-200

Usos ideais

Controle de máquinas



Precisão angular

1”, 3”

Distância – prisma

6000 m

Distância – sem prisma (sem refletor)

1000 m

Posicionamento híbrido

---

Configuração de botão único com nivelamento automático

---

Compatibilidade com RC-5A

Sim

Classificação de proteção contra água e poeira

IP65

Prumo a laser

Opcional

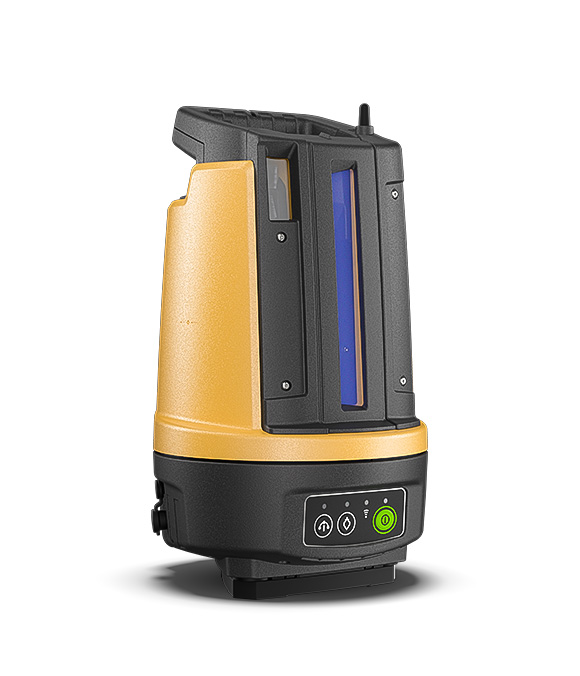

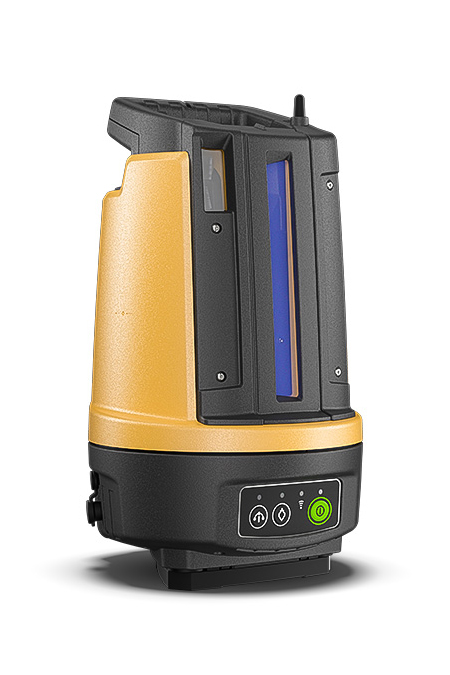

LN-150

Usos ideais

Configuração fácil e ótimo custo-benefício para locação, verificação de nivelamento e controle de máquinas

Precisão angular

5"

Distância – prisma

130 m

Distância – sem prisma (sem refletor)

---

Posicionamento híbrido

Sim

Configuração de botão único com nivelamento automático

Sim

Compatibilidade com RC-5A

---

Classificação de proteção contra água e poeira

IP65

Prumo a laser

Padrão

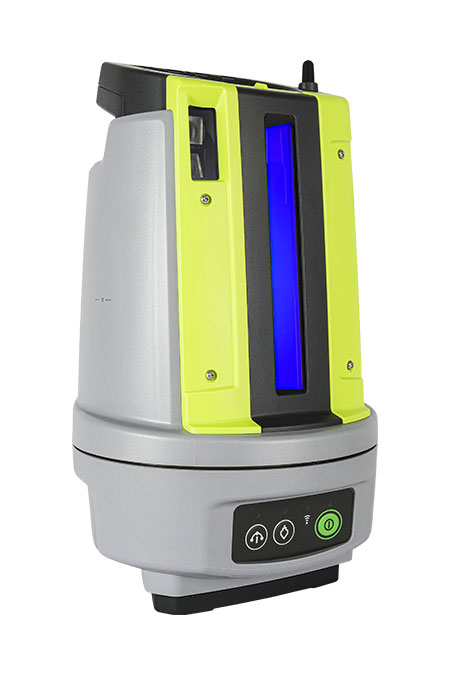

LN-50

Usos ideais

Fácil instalação e econômica opção para locação de obras para empreiteiros de construção


Precisão angular

5"

Distância – prisma

50 m

Distância – sem prisma (sem refletor)

---

Posicionamento híbrido

Sim

Configuração de botão único com nivelamento automático

Sim

Compatibilidade com RC-5A

---

Classificação de proteção contra água e poeira

IP65

Prumo a laser

Padrão

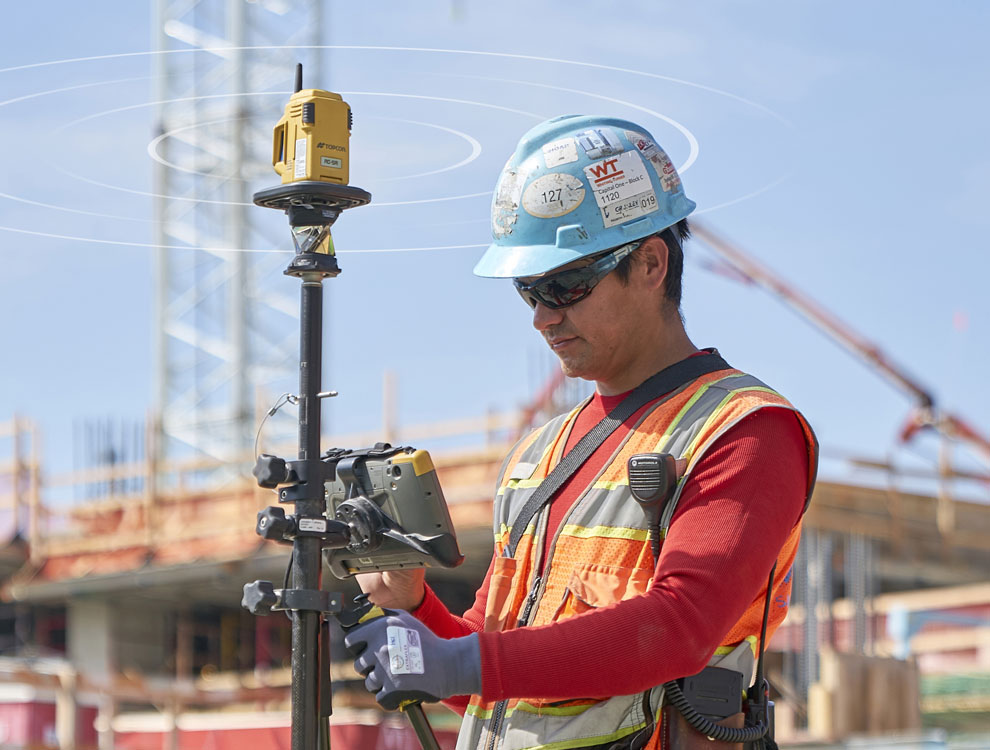

Encontre e siga seu prisma com rapidez e facilidade

Se você já trabalhou em um canteiro de obras movimentado, sabe que obstruções às vezes podem interromper a conexão entre a estação total e um prisma em um bastão. O processo de reaquisição da localização do prisma pode causar atrasos e interrupções.

O acessório RC-5A proporciona a maneira mais rápida e simples de readquirir a conexão com o prisma se a linha de visão for interrompida. Basta tocar no software de campo uma vez para a estação total robótica detectar o feixe do laser em formato de leque emitido pelo RC-5A e reexecutar a conexão em segundos.

  • Aquisição de prisma com um só toque em um raio de 300 metros
  • Amplia a comunicação do instrumento para 600 metros usando o Longlink™
  • Classificação robusta IP-55
  • Duração da bateria de 40 horas
Encontre e siga seu prisma com rapidez e facilidade

“O trabalho no campo gera uma infinitude de problemas, mas o hardware e o software da Topcon não fazem parte dessa dor de cabeça.”

– Garrett Spease, topógrafo de engenharia civil da Affinis Corp
