Implantez des chantiers plus rapidement et guidez des engins grâce aux stations totales robotisées

Effectuez des travaux de topographie et d'implantation en solo ou exécutez des tâches de guidage d'engins

Hero Image

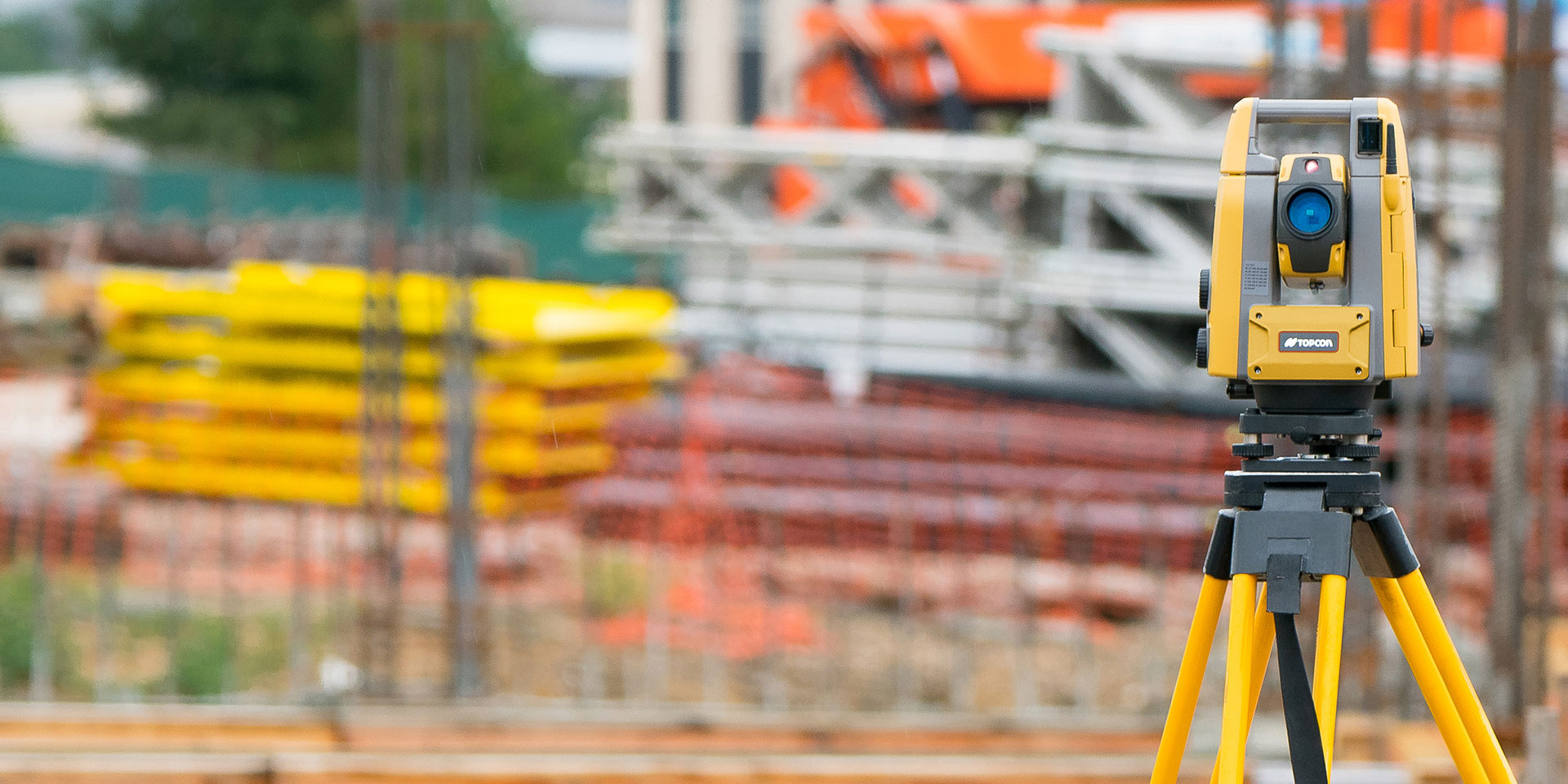

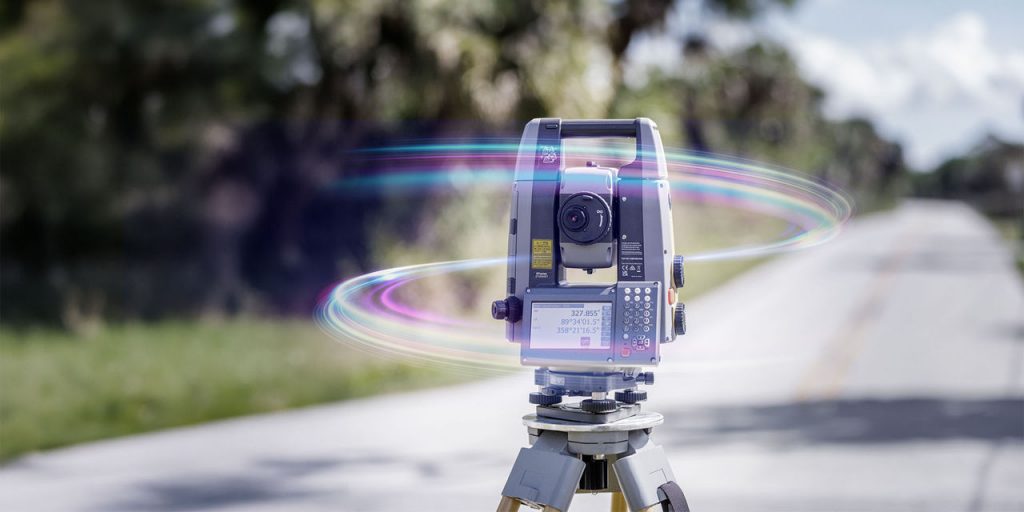

Pourquoi utiliser des stations totales robotisées ?

Les stations totales robotisées permettent de mesurer les distances et les angles pour mener à bien divers types de projets, que ce soit dans les domaines de la construction, de la cartographie, de l'ingénierie ou de la topographie. Outre leurs fonctionnalités de mesure, ces appareils polyvalents peuvent également interagir avec les plateformes de guidage d'engins pour offrir un résultat en 3D précis, même lorsque les signaux satellites ne sont pas disponibles.

Pourquoi utiliser des stations totales robotisées ?

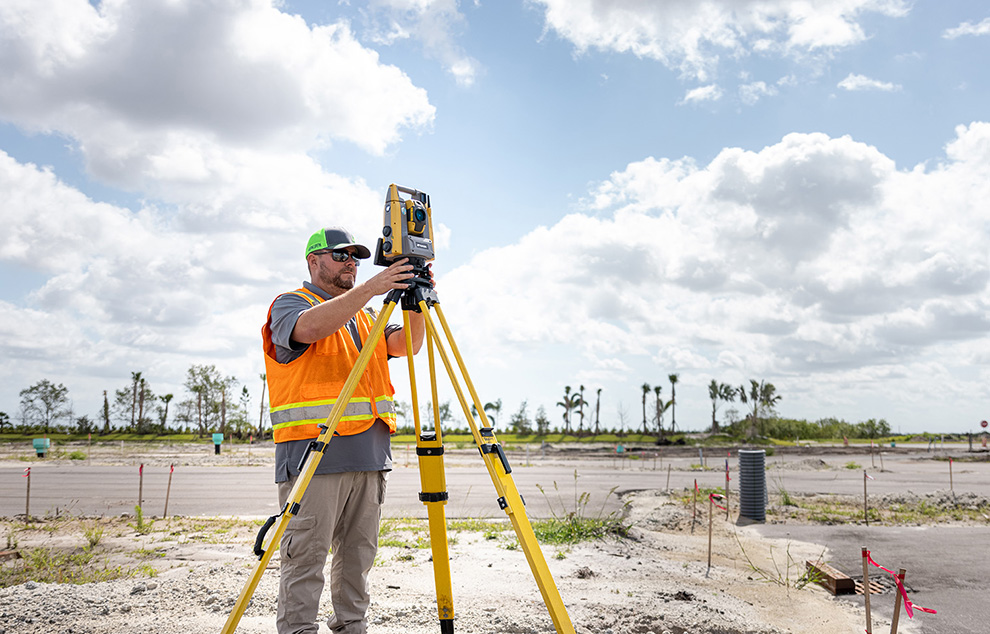

Pour la topographie

Les stations totales robotisées sont souvent utilisées par les géomètres travaillant seuls pour créer des cartes tridimensionnelles des zones du projet, des conceptions et des calculs de volume, pour vérifier la conformité à l'exécution ou les limites de propriété et pour contrôler le nivellement.

Pour la topographie

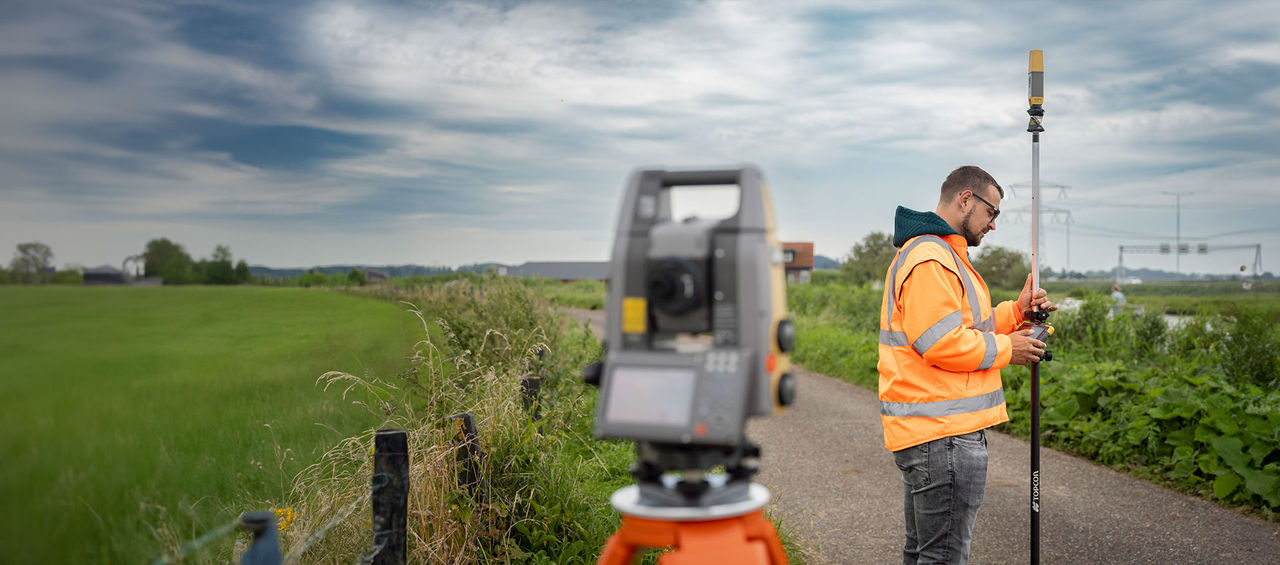

Pour l'implantation et les mesures contractuelles

Les stations totales robotisées peuvent également servir à délimiter des chantiers, tracer des points sur les couches de béton, vérifier les élévations, calculer les dimensions des structures et s'assurer que les équipements et le matériel sont installés au bon endroit.

Pour l'implantation et les mesures contractuelles

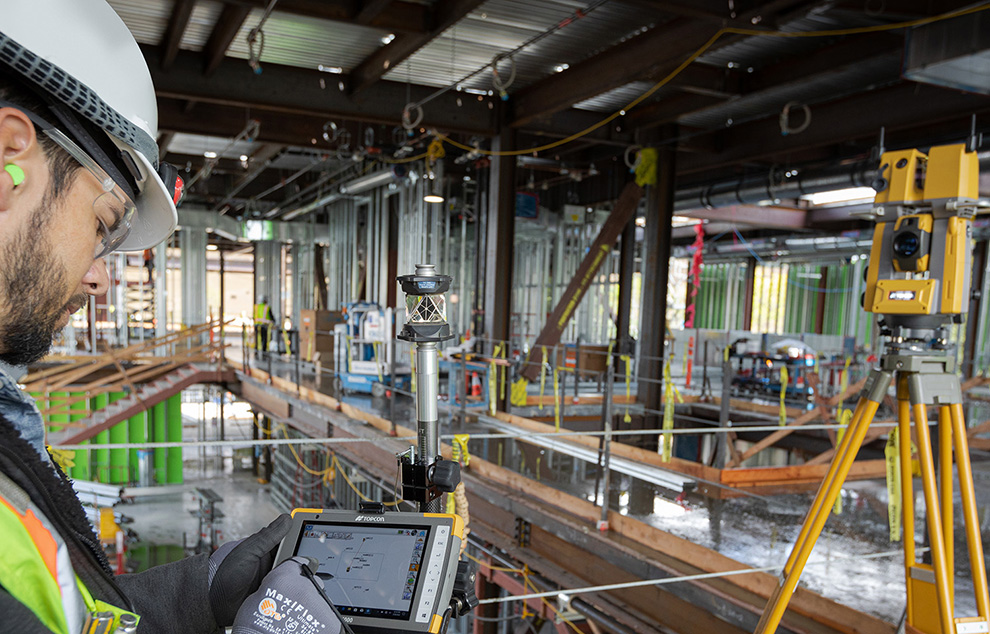

Vérification de la construction

Parmi les instruments de la série GTL, on trouve aussi un scanner intégré permettant aux équipes VDC de générer des nuages de points pour vérifier la qualité de construction par rapport aux dimensions du modèle BIM.

Vérification de la construction

Pour le génie civil

Les projets de génie civil utilisent souvent les stations totales robotisées pour mesurer les angles et la longueur des ponts, des bâtiments, des routes, des voies ferrées, des plans d'eau et des infrastructures essentielles. Les instruments de la série MS peuvent être utilisés pour surveiller l'état des structures, les déplacements et les déformations.

Pour le génie civil

Pour le guidage d'engins

Le guidage d'engins par stations totales ou LPS (Local Positioning Systems, systèmes de positionnement local) peuvent être utilisés avec des prismes à 360 degrés montés sur des équipements de construction lourds lorsque les données de localisation et de hauteur sont essentielles et les méthodes de positionnement par satellite ne sont pas idéales. Lorsqu'un chantier est soumis à des conditions difficiles, telles qu'une forte couverture arborée, des tunnels ou autre, l'utilisation LPS est alors nécessaire.

Pour le guidage d'engins

Restez connecté avec les mesures de la station totale et des solutions GNSS/GPS

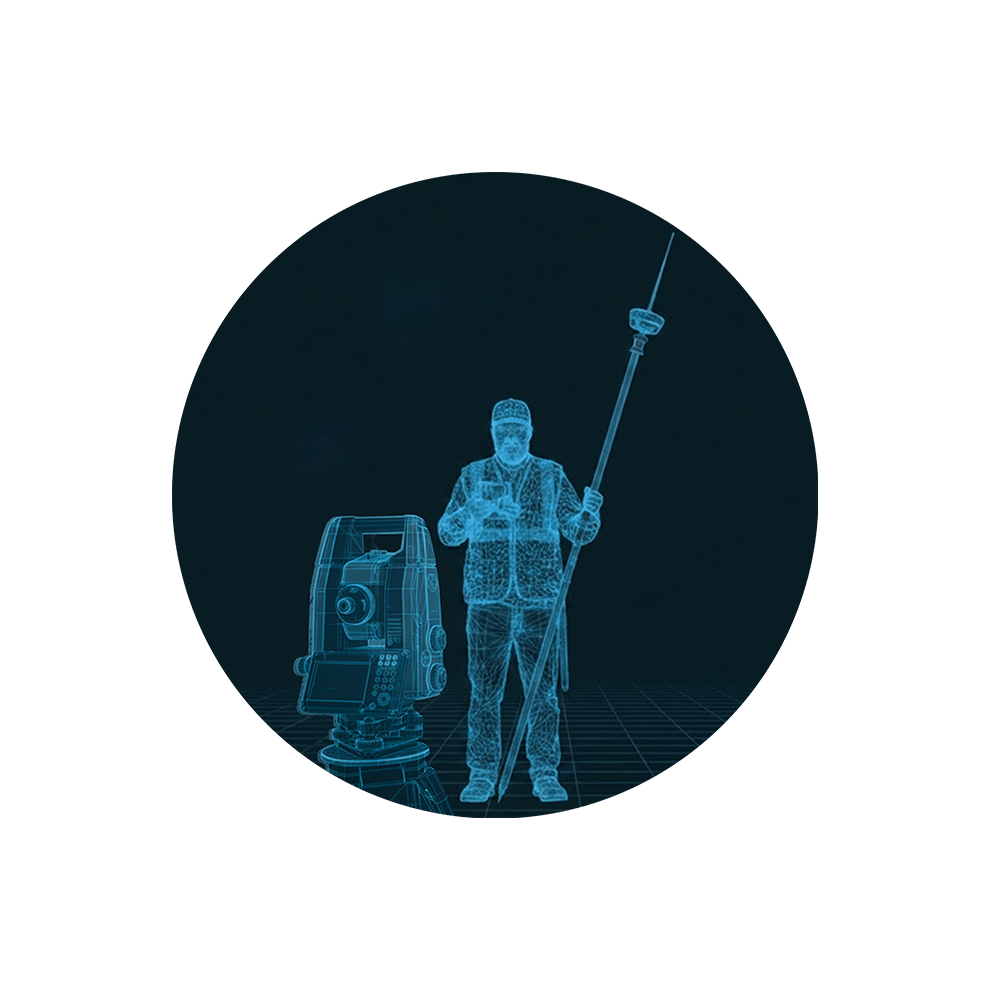

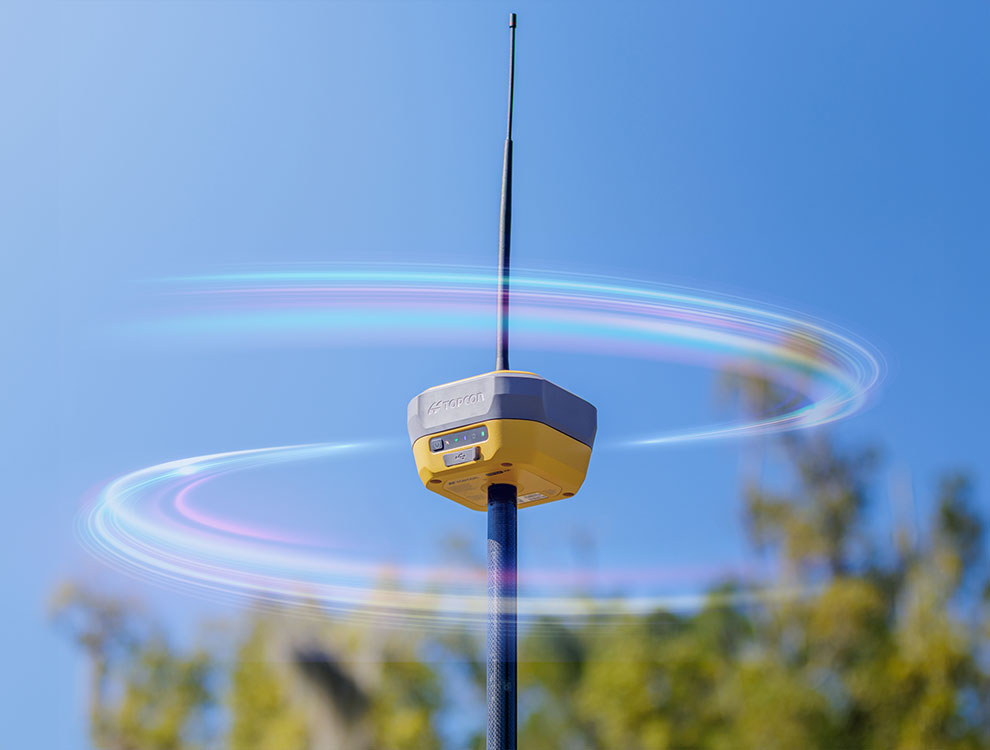

La technologie Hybrid Positioning™️ allie le positionnement GNSS (parfois appelé GPS) et les mesures robotiques optiques sur la même canne, le GPS fixé au-dessus du prisme. Achevez vos projets rapidement et avec précision en alternant facilement entre les mesures basées sur prisme et sur satellite lorsque vous perdez de vue la station, la réception par satellite, ou que vous rencontrez d'autres difficultés sur le chantier.

Restez connecté avec la ligne de visée et les solutions GNSS/GPS

Quelle station totale robotisée est la mieux adaptée à votre travail ?

Les stations totales des séries GT, LN, GTL et MS de Topcon sont dotées de puissants instruments de mesure électronique des distances (IMED), d'une longue autonomie de batterie, d'un suivi de prisme avancé, de modes de communication via Wi-Fi et d'une grande capacité de mémoire. Elles sont également conçues pour fonctionner dans des conditions difficiles et résister à l'eau.

Le matériel idéal pour votre application dépend de facteurs tels que la portée, les exigences de précision, les capacités de positionnement hybride et d'autres facteurs. Le tableau suivant montre les différences de spécifications clés dans la gamme de stations totales robotisées de Topcon.

GT-1200/600

Utilisations idéales

Topologie des chantiers et des terrains, implantation, contrôle des nivellements, jalonnement, guidage d'engins

Précision angulaire

GT-1200 : 1”, 2”, 3”
GT-600 : 2”, 3”, 5”

Distance - prisme

GT-1200 : 5 000 m
GT-600 : 4500 m

Distance - sans prisme (sans réflecteur)

GT-1200 : 1 000 m
GT-600 : 800 m

Positionnement hybride

Oui

Auto-nivellement avec un seul bouton

---

Compatibilité RC-5A

Oui

Indice d'étanchéité à l'eau et à la poussière

IP65

Fil à plomb laser

En option

GTL-1200

Utilisations idéales

Vérification de construction, balayage, topologie des chantiers et des terrains, implantation, jalonnement

Précision angulaire

2”, 3”

Distance - prisme

6 000 m

Distance - sans prisme (sans réflecteur)

1 000 m

Positionnement hybride

Oui

Auto-nivellement avec un seul bouton

---

Compatibilité RC-5A

---

Indice d'étanchéité à l'eau et à la poussière

IP65

Fil à plomb laser

En option

MS AXII

Utilisations idéales

Surveillance, topologie des chantiers et des terrains haute précision, jalonnement, implantation

Précision angulaire

0,5”, 1”

Distance - prisme

3 500 m

Distance - sans prisme (sans réflecteur)

100-400 m
Cible réfléchissante : 200 m

Positionnement hybride

---

Auto-nivellement avec un seul bouton

---

Compatibilité RC-5A

Oui

Indice d'étanchéité à l'eau et à la poussière

IP65

Fil à plomb laser

En option

PS-200

Utilisations idéales

Guidage d'engins

Précision angulaire

1”, 3”

Distance - prisme

6 000 m

Distance - sans prisme (sans réflecteur)

1 000 m

Positionnement hybride

---

Auto-nivellement avec un seul bouton

---

Compatibilité RC-5A

Oui

Indice d'étanchéité à l'eau et à la poussière

IP65

Fil à plomb laser

En option

LN-150

Utilisations idéales

Installation facile et implantation rentable, contrôle du nivellement, guidage d'engins

Précision angulaire

5"

Distance - prisme

130 m

Distance - sans prisme (sans réflecteur)

---

Positionnement hybride

Oui

Auto-nivellement avec un seul bouton

Oui

Compatibilité RC-5A

---

Indice d'étanchéité à l'eau et à la poussière

IP65

Fil à plomb laser

De série

GTL-1200

LN-50

Utilisations idéales

Installation facile et implantation rentable pour les entrepreneurs du bâtiment

Précision angulaire

5"

Distance - prisme

50 m

Distance - sans prisme (sans réflecteur)

---

Positionnement hybride

Oui

Auto-nivellement avec un seul bouton

Oui

Compatibilité RC-5A

---

Indice d'étanchéité à l'eau et à la poussière

IP65

Fil à plomb laser

De série

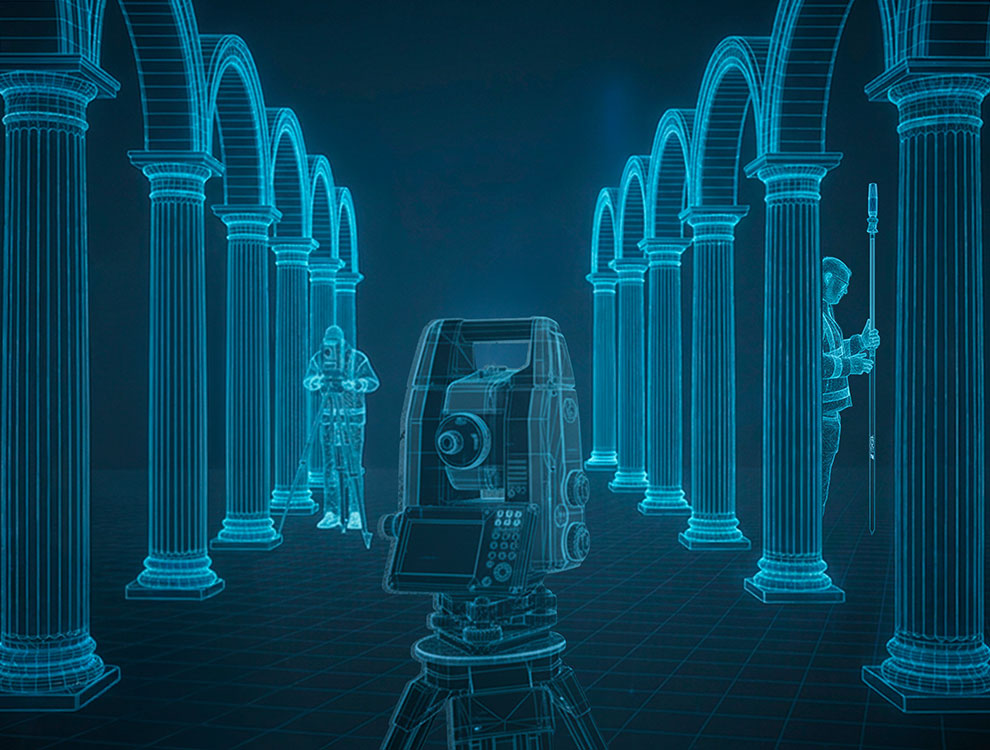

Un verrouillage du prisme rapide et facile

Si vous travaillez sur un chantier chargé, les encombrements peuvent parfois perturber le verrouillage entre la station totale et la canne porte-prisme. Le processus de reverrouillage entraîne des retards et des temps d'arrêt.

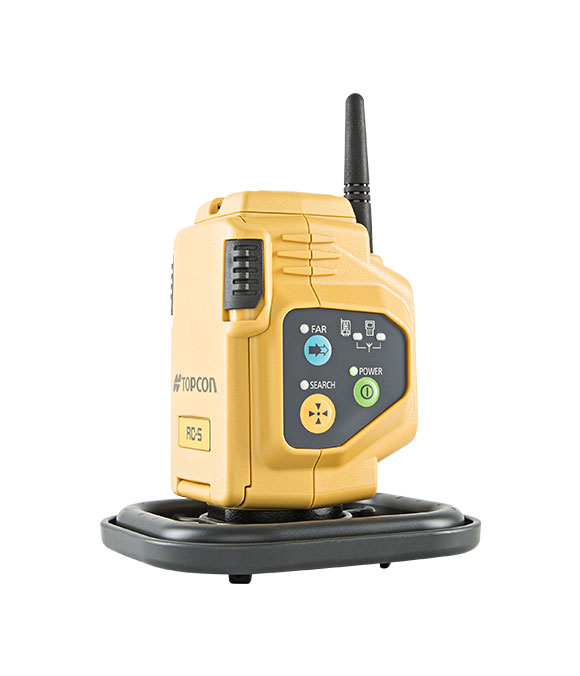

Les accessoires RC-5A permettent de verrouiller à nouveau la connexion au prisme de manière simple et rapide lorsque la ligne de visée a été interrompue. Il vous suffit d'utiliser le logiciel de terrain et la station totale robotisée détectera le faisceau laser en forme d'hélice émis par le RC-5A et procédera à un nouveau verrouillage, en quelques secondes seulement.

  • Réacquisition du prisme par simple toucher jusqu'à 300 mètres
  • Étendue de la portée de communication des instruments jusqu'à 600 mètres grâce à Longlink™
  • Étanchéité IP-55
  • Autonomie de 40 heures
Un verrouillage du prisme rapide et facile

« Sur le terrain, nous rencontrerons toutes sortes de problèmes. Mais notre matériel et nos logiciels Topcon n'en feront pas partie. »

- Garrett Spease, géomètre, Affinis Corp (entreprise de génie civil)
